常见空调水管的沟槽连接等三种连接方式

常见空调水管的三种连接方式

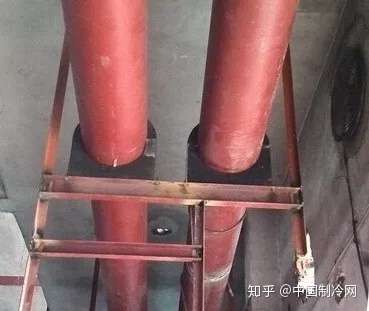

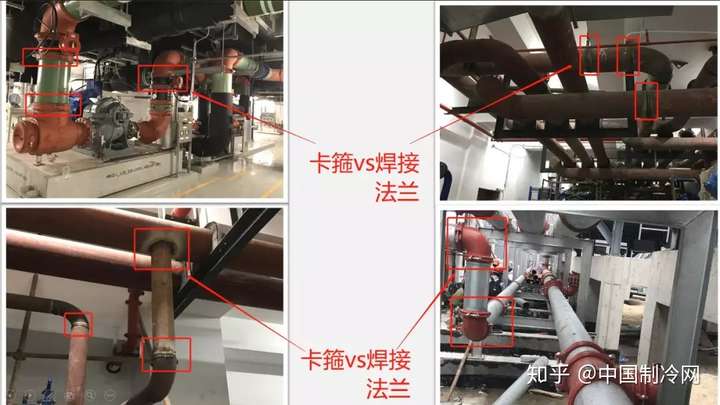

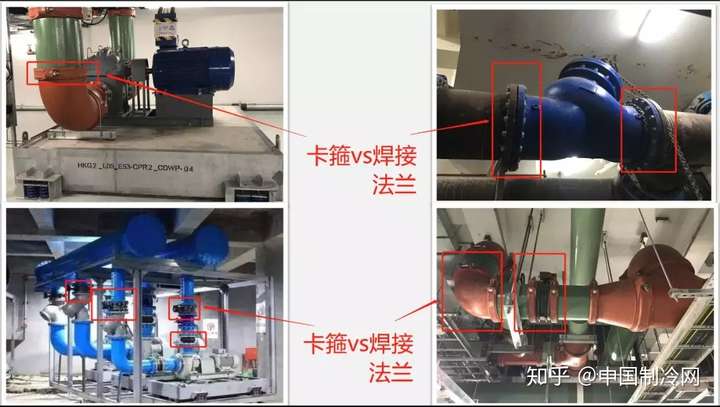

先来看两张图片的对比：

再看几张暖通设计施工说明的例子：

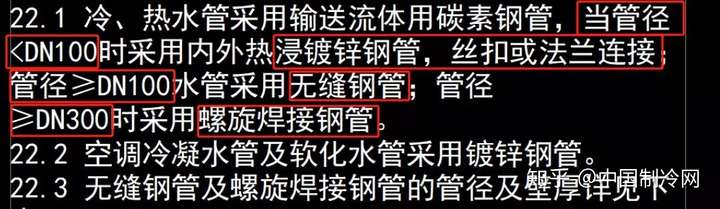

某置地广场

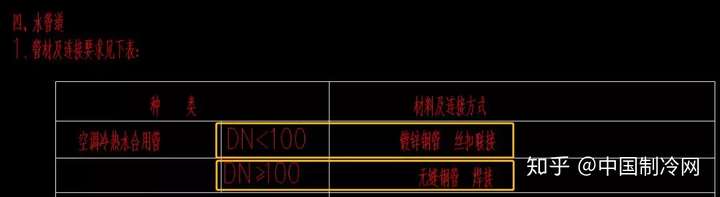

某广场项目

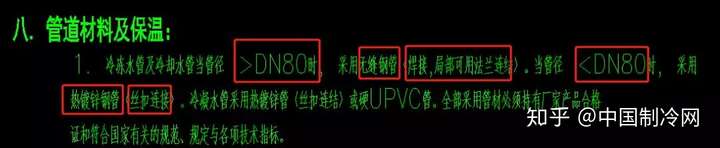

某苏宁广场项目

某国际性酒店项目

针对以上现场图片以及设计施工说明中对于空调水管的连接方式的描述，出过图的我们都知道或者都比较机械化的：

针对大于及等于DN100的管道采用无缝钢管，焊接；小于DN100的管道采用镀锌钢管，法兰或丝扣连接连接。

那水管中常见的管道连接方式都有哪些呢？

法兰连接、焊接连接、螺纹连接、承插连接、卡套连接、卡压连接、热熔连接、沟槽连接（卡箍连接）。

法兰连接：一般用在主管道连接设备、阀门等处，以及需要经常拆卸、检修的管段上。镀锌管如用焊接或法兰连接，焊接处应进行二次镀锌或防腐；
焊接连接：多用于暗装管道和直径较大的管道，并在高层建筑中应用较多；
螺纹连接：又称丝扣连接，管径小于或等于100mm的镀锌钢管宜用螺纹连接，多用于明装管道。钢塑复合管一般也用螺纹连接。镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理；
承插连接：用于给水及排水铸铁管及管件的连接；
卡套连接：铝塑复合管一般采用螺纹卡套压接；
卡压连接：常用于不锈钢管；

以上为常见的管道连接方式，今天我们着重讲一下对于空调系统水管上面常使用的三种方式：法兰连接、焊接连接、沟槽式连接（卡箍连接）。

法兰连接：

现实中法兰连接多用于大管径管道施工中，尤其是对阀门的安装。相对于螺纹连接来说，法兰连接工作强度降低，施工步骤减少，但仍存在着诸多的不足之处；
直接采用热镀锌管现场焊接法兰，由于镀锌层的破坏势必要进行二次镀锌、安装，但二次镀锌所受的外界不利因素较多，ji易造成二次镀锌层脱落，内含杂质等情况发生，进而影响到管道的质量；
现场如使用焊接钢管施工，法兰焊接完毕后要及时作好顺序编号，否则ji 易出现差错，造成二次镀锌后管段混乱进而直接影响到安装进度，因此在施工过程中也无形的增大了工作量；
法兰焊接过程中要严格控制好法兰与钢管中轴线的垂直度，否则法兰相互不平行将增大法兰间的间隙度，影响到密封性；
法兰间用紧固螺栓连接，而大管径、工作压力高的法兰片的螺栓孔相对数量较多（ 8 孔以上），而且螺栓紧固要采用对称紧固的方法，这样一来紧固一付法兰就需要花费比较多的时间，一定程度上影响了安装进度；
法兰焊接的二次镀锌即延长了工期，又增加了工程费用。

焊接连接：

沟槽式连接（卡箍连接）：

以上，沟槽连接具有操作简单、不影响管道的原有特性、施工安全、系统稳定性好，维修方便、省工省时等特点，当然也不失为管道连接新创新点，或可推广使用。
